 大插板阀

  发布时间:2013-9-4

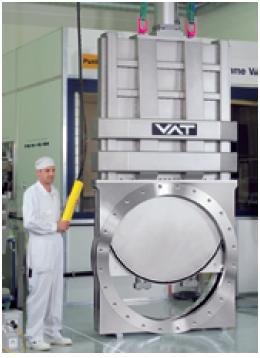

Large gate valve大闸门阀

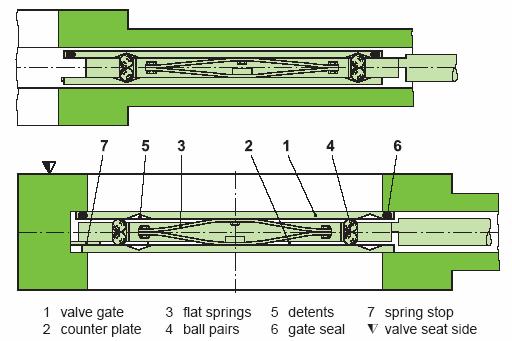

VATLOCK
锁紧的过程从弹簧触碰倒阀体壁停止开始。从这时起,滚珠定位孔开始推动滚珠移出导槽。阀板上的密封件收力压向阀体内壁,在无摩擦、无滑动的情况下,密封件受压缩。VAT阀门的VATLOCK系统在关闭位置是机械锁紧。由于滚珠对的布置,密封力收各向压力而升高。

190 高真空闸阀
运用领域:大闸门阀,应用于真空镀膜和科技领域
描述:适用于不同的应用,常用于真空泵前端的隔离(扩散泵,低温泵等)
名义上的内部直径:400(2 16") - 1250 (50")
阀体材料:不锈钢
动作器类型:气动(双向)
给进器:轴给进
密封科技:VATLOCK-System
密封材料:阀盖: FKM (VITON®)/ 闸板: FKM (VITON®)
第一次维护周期:DN400~630二万次;DN800~1250一万次
漏率:阀体: < 5X10-9 mbar ls-1
VAT底座: < 1X10-9 mbar ls-1


技术参数
漏    率:     阀体  <5X10-9mbar l/s
               阀座  <1X10-9 mbar l/s
压力范围:     HV门阀  1X10-7mbar 到 1bar
               UHV门阀 1X10-9mbar 到1bar
闸板耐压:     《1bar
开阀压力:    DN400~500《20mbar
              DN630~1250《10mbar
使用温度:     阀体 《150°C
               手动给进 《50°C
               位置指示 《80°C
               电磁换向 《50°C
温升/温降速率:DN400~630《30°C/h
               DN800~1250《5°C/h
密         封:阀盖 闸板 FKM(VITON)
安装位置:     任意
材料:         阀体         AISI 304(1.4301)
波纹管(UHV)  AISI316L(1.4435)或AISI304L(1.4306)
闸板         EN AW-6060(3.3206)
             AISI304(1.4301)
机械机构    EN AW-6060(3.3206)
AISI 304(1.4301),尼孟合金
AISI420(1.4034),AISI301(1.4310)

电磁换向阀:24V DC,8W
位置指示器:HV                           UHV
电压》240VAC 》170VDC    《50VDC
            电流》0.18A                  》10(3A)AC
          功率 最大10W


定货号:

DN 气动(标准控制电压;带位置指使器;带电磁换向阀)
Series 190  HV gate valve Series 192 UHV gate valve
mm inch ISO-F ISO-F
4001619052-PE44 19252-PE44
5002019054-PE44 19254-PE44
6302519056-PE44 19256-PE44
8003219058-PE44 19258-PE44
9003619059-PE44 19259-PE44
10004019060-PE44 19260-PE44
12505019062-PE44 19262-PE44
